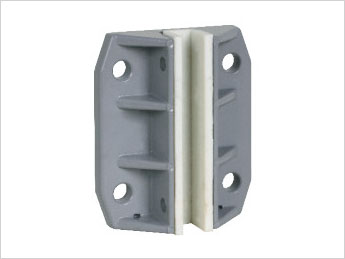

ଯାତ୍ରୀ ଉଠାଣ ପାଇଁ ସ୍ଲାଇଡିଂ ଗାଇଡ୍ ଜୋତା THY-GS-310G

ସଂକ୍ଷିପ୍ତ ବର୍ଣ୍ଣନା:

THY-GS-310G ଗାଇଡ୍ ଜୋତା ଏକ ଗାଇଡ୍ ଡିଭାଇସ୍ ଯାହା ଲିଫ୍ଟ ଗାଇଡ୍ ରେଳ ଏବଂ କାର କିମ୍ବା କାଉଣ୍ଟରୱେଟ୍ ମଧ୍ୟରେ ସିଧାସଳଖ ସ୍ଲାଇଡ୍ କରିପାରିବ। ଏହା ଗାଇଡ୍ ରେଳରେ କାର କିମ୍ବା କାଉଣ୍ଟରୱେଟ୍‌କୁ ସ୍ଥିର କରିପାରିବ ଯାହା ଦ୍ୱାରା ଏହା କେବଳ ଉପରକୁ ଏବଂ ତଳକୁ ସ୍ଲାଇଡ୍ କରିପାରିବ ଯାହା ଦ୍ୱାରା କାର୍ କିମ୍ବା କାଉଣ୍ଟରୱେଟ୍‌କୁ କାର୍ଯ୍ୟ ସମୟରେ ସ୍କ୍ୟୁ କିମ୍ବା ସ୍ୱିଙ୍ଗ୍ ହେବାରୁ ରୋକାଯାଇପାରିବ।


ଉତ୍ପାଦ ବିବରଣୀ

ଉତ୍ପାଦ ଟ୍ୟାଗ୍‌ଗୁଡ଼ିକ

ଉତ୍ପାଦ ପାରାମିଟରଗୁଡ଼ିକ

ମୂଲ୍ୟାଙ୍କିତ ଗତି: ≤1.75ମି/ସେ

ଗାଇଡ୍ ରେଳ ସହିତ ମେଳ କରନ୍ତୁ: ୧୦,୧୬.୪

ଉତ୍ପାଦ ସୂଚନା

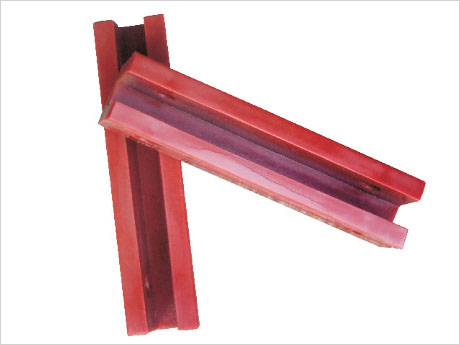

THY-GS-310G ଗାଇଡ୍ ଜୋତା ଏକ ଗାଇଡ୍ ଡିଭାଇସ୍ ଯାହା ଲିଫ୍ଟ ଗାଇଡ୍ ରେଳ ଏବଂ କାର କିମ୍ବା କାଉଣ୍ଟରୱେଟ୍ ମଧ୍ୟରେ ସିଧାସଳଖ ସ୍ଲାଇଡ୍ କରିପାରିବ। ଏହା ଗାଇଡ୍ ରେଳରେ କାର କିମ୍ବା କାଉଣ୍ଟରୱେଟ୍କୁ ସ୍ଥିର କରିପାରିବ ଯାହା ଫଳରେ ଏହା କେବଳ ଉପରକୁ ଏବଂ ତଳକୁ ସ୍ଲାଇଡ୍ କରିପାରିବ ଯାହା ଦ୍ୱାରା କାର୍ କିମ୍ବା କାଉଣ୍ଟରୱେଟ୍ କାର୍ଯ୍ୟ ସମୟରେ ସ୍କୁ କିମ୍ବା ସ୍ୱିଙ୍ଗ୍ ହେବାରୁ ରକ୍ଷା ପାଇପାରିବ। ଜୋତା ଲାଇନିଂ ଏବଂ ଗାଇଡ୍ ରେଳ ମଧ୍ୟରେ ଘର୍ଷଣ କମ କରିବା ପାଇଁ ଗାଇଡ୍ ଜୋତାର ଉପର ଅଂଶରେ ଏକ ତେଲ କପ୍ ସ୍ଥାପନ କରାଯାଇପାରିବ। ଯେତେବେଳେ ଗାଇଡ୍ ଜୋତା ବ୍ୟବହାର କରାଯାଏ, ଗୋଟିଏ ଲିଫ୍ଟ 8 ଖଣ୍ଡ ସହିତ ସଜ୍ଜିତ ହୋଇଥାଏ, ଏବଂ କାର୍ କାଉଣ୍ଟରୱେଟ୍ ପ୍ରତ୍ୟେକ 4 ଖଣ୍ଡ ହୋଇଥାଏ, ଏବଂ ସେଗୁଡ଼ିକ କାର କିମ୍ବା କାଉଣ୍ଟରୱେଟ୍ ର ଉପର ଏବଂ ତଳ ଭାଗରେ ସଂସ୍ଥାପିତ ହୋଇଥାଏ। ଗାଇଡ୍ ଜୋତା ଏକ ଜୋତା ଲାଇନିଂ, ଏକ ବେସ୍ ଏବଂ ଏକ ଜୋତା ବଡିରେ ଗଠିତ। ବ୍ୟବହାରର ଶକ୍ତି ସୁନିଶ୍ଚିତ କରିବା ପାଇଁ ଜୋତା ସିଟ୍ ତଳ ରିନଫୋର୍ସିଂ ରିବ୍ ସହିତ ସଜ୍ଜିତ ହୋଇଥାଏ। ସାଧାରଣତଃ ଲିଫ୍ଟ ବେଗ ≤ 1.75m/s ସହିତ ଲିଫ୍ଟ ପାଇଁ ପ୍ରଯୁଜ୍ୟ। ମେଳ ଖାଉଥିବା ରେଳ ପ୍ରସ୍ଥ 10mm ଏବଂ 16mm। ସ୍ଥିର ସ୍ଲାଇଡିଂ ଗାଇଡ୍ ଜୋତା ସାଧାରଣତଃ ତେଲ କପ୍ ସହିତ ବ୍ୟବହାର କରିବାକୁ ପଡିବ ଏବଂ କାଉଣ୍ଟରୱେଟ୍ ଫ୍ରେମ୍ ରେ ପ୍ରୟୋଗ କରାଯାଏ।

ଗାଇଡ୍ ଜୋତା ସଂସ୍ଥାପନ ନିମ୍ନଲିଖିତ ଆବଶ୍ୟକତା ପୂରଣ କରିବା ଆବଶ୍ୟକ:

୧. ଉପର ଏବଂ ତଳ ଗାଇଡ୍ ଜୋତାଗୁଡ଼ିକୁ ସ୍ଥାନରେ ସ୍ଥାପନ କରିବା ପରେ, ସେଗୁଡ଼ିକୁ ବଙ୍କା କିମ୍ବା ମୋଡ଼ି ନ କରି ସମାନ ଭୂଲମ୍ବ ରେଖାରେ ରହିବା ଉଚିତ। ନିଶ୍ଚିତ କରନ୍ତୁ ଯେ ଉପର ଏବଂ ତଳ ଗାଇଡ୍ ଜୋତାଗୁଡ଼ିକ ସୁରକ୍ଷା ଜାର କେନ୍ଦ୍ରରେ ଏକ ରେଖାରେ ଅଛନ୍ତି।

2. ଗାଇଡ୍ ଜୋତା ସ୍ଥାପନ ହେବା ପରେ, ଗାଇଡ୍ ରେଳ ଏବଂ ଜୋତା ଲାଇନିଂ ମଧ୍ୟରେ ବାମ ଏବଂ ଡାହାଣ ବ୍ୟବଧାନ 0.5~2mm ହେବା ଉଚିତ, ଏବଂ ଜୋତା ଲାଇନିଂ ଏବଂ ଗାଇଡ୍ ରେଳର ଉପର ପୃଷ୍ଠ ମଧ୍ୟରେ ବ୍ୟବଧାନ 0.5~2mm ହେବା ଉଚିତ।
