ଏଲିଭେଟର ପାଇଁ ଲିଫ୍ଟିଂ ଗାଇଡ୍ ରେଲ୍

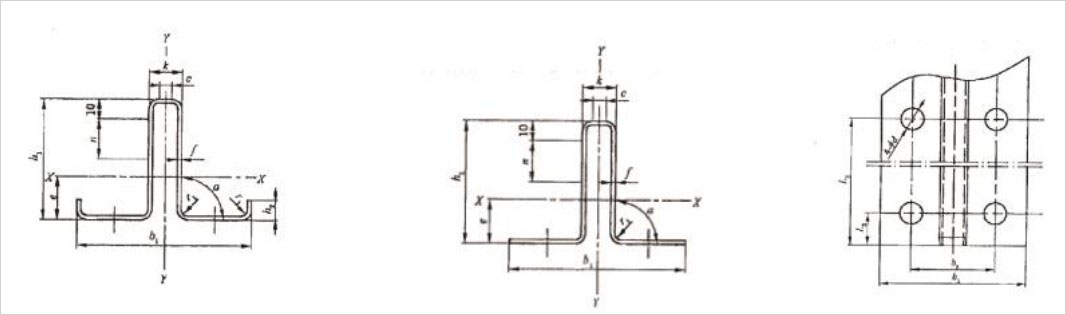

| ମଡେଲ | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | ୮.୫ | 6 | 7 |
| T82/B | ୮୨.୫ | ୬୮.୨୫ | 9 | ୨୫.୪ | ୮.୨୫ | 6 | ୭.୫ |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | ୧୧.୧ | ୭.୯ | 10 |
| ଟି90/ବି | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| ଟି୧୧୪/ବି | ୧୧୪ | 89 | 16 | 38 | 11 | 8 | ୯.୫ |
| T127-1/B | ୧୨୭ | 89 | 16 | 45 | 11 | 8 | 10 |
| ଟି୧୨୭-୨/ବି | ୧୨୭ | 89 | 16 | 51 | ୧୫.୯ | ୧୨.୭ | 10 |
| ଟି୧୪୦-୧/ବି | ୧୪୦ | ୧୦୮ | 19 | 51 | ୧୫.୯ | ୧୨.୭ | ୧୨.୭ |
| ଟି୧୪୦-୨/ବି | ୧୪୦ | ୧୦୨ | ୨୮.୬ | 51 | ୧୭.୫ | ୧୪.୫ | ୧୭.୫ |
| T140-3/B | ୧୪୦ | ୧୨୭ | ୩୧.୭୫ | 57 | ୨୫.୪ | ୧୭.୫ | 19 |
| ମଡେଲ | b1 | c | f | h1 | h2 | k | n |
| ଟିକେ୩ | ୮୭±୧ | ≥୧.୮ | ୨ | 60 |
| ୧୬.୪ | 25 |
| ଟିକେ୫ | 3 | ||||||
| ଟିକେ୩ଏ | ୭୮±୧ | ≥୧.୮ | ୨.୨ | 60 | ୧୦±୧ | ୧୬.୪ | 25 |
| ଟିକେ୫ଏ | ୩.୨ |
୧. ମେସିନ୍ ହୋଇଥିବା ଏଲିଭେଟର ଗାଇଡ୍ ରେଳ
୨. କୋଲ୍ଡ ଡ୍ରନ୍ ଏଲିଭେଟର ଗାଇଡ୍ ରେଲ୍
3. କଷ୍ଟମାଇଜଡ୍ ଏଲିଭେଟର ଗାଇଡ୍ ରେଳ
୪. ଫମ୍ପା ଏଲିଭେଟର ଗାଇଡ୍ ରେଳ
୫. ଥଣ୍ଡା ଡ୍ରନ୍ ଲିଫ୍ଟ ଗାଇଡ୍ ରେଳ ଫିସ୍ ପ୍ଲେଟ୍, ମେସିନ୍ ହୋଇଥିବା ଲିଫ୍ଟ ଗାଇଡ୍ ରେଳ ଫିସ୍ ପ୍ଲେଟ୍, ସ୍ୱତନ୍ତ୍ର ଘନତା ଫିସ୍ ପ୍ଲେଟ୍, ଟି ସେକ୍ସନ୍ ଫିସ୍ ପ୍ଲେଟ୍, ନକଲି କ୍ଲିପ୍, ସ୍ଲାଇଡିଂ କ୍ଲାମ୍ପ, ସ୍ଲାଇଡିଂ କ୍ଲିପ୍, ଟି-କ୍ଲିପ୍।
୬. ମାନକ: ISO ୭୪୬୫।
୭.ମଡେଲ୍: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A।
୮.ପ୍ୟାକିଂ: ଆମର ଗାଇଡ୍ ରେଲ୍ଗୁଡ଼ିକ ବଣ୍ଡଲରେ ପ୍ୟାକ୍ କରାଯାଇଛି, ଉଭୟ ପ୍ରାନ୍ତରେ ସୁରକ୍ଷା କଭର ଅଛି, ଏବଂ ପ୍ରତ୍ୟେକ ବଣ୍ଡଲ୍ ପ୍ଲାଷ୍ଟିକ୍ ସିଟିଂରେ ପ୍ୟାକ୍ ହୋଇଛି। ଆମେ ଆପଣଙ୍କ ଆବଶ୍ୟକତା ଅନୁସାରେ ମଧ୍ୟ ପ୍ୟାକ୍ କରିପାରିବା।
୯. ଆମେ MARAZZI ଇତ୍ୟାଦି ବ୍ରାଣ୍ଡ ଗାଇଡ୍ ରେଳ ପ୍ରଦାନ କରିପାରିବା।
ଲିଫ୍ଟ ଗାଇଡ୍ ରେଳ ହେଉଛି ଲିଫ୍ଟ ପାଇଁ ହୋଷ୍ଟୱେରେ ଉପରକୁ ଏବଂ ତଳକୁ ଯାତ୍ରା କରିବା ପାଇଁ ଏକ ସୁରକ୍ଷିତ ଟ୍ରାକ୍, ଯାହା ନିଶ୍ଚିତ କରେ ଯେ କାର ଏବଂ କାଉଣ୍ଟରୱେଟ୍ ଏହା ସହିତ ଉପରକୁ ଏବଂ ତଳକୁ ଗତି କରେ। ଲିଫ୍ଟ କାର୍ ଏବଂ କାଉଣ୍ଟରୱେଟ୍ ପାଇଁ ମାର୍ଗଦର୍ଶନ ପ୍ରଦାନ କରିବା ପାଇଁ ଗାଇଡ୍ ରେଳ ପ୍ଲେଟ୍ ଏବଂ ଗାଇଡ୍ ରେଳ ବ୍ରେକେଟକୁ ହୋଷ୍ଟୱେ କାନ୍ଥ ସହିତ ସଂଯୋଗ କରେ। ବ୍ରେକ୍ କରିବା ସମୟରେ ସୁରକ୍ଷା କ୍ୟାଲିପରର ସହାୟକ କାର୍ଯ୍ୟ ଲିଫ୍ଟ ସିଷ୍ଟମର ଏକ ଗୁରୁତ୍ୱପୂର୍ଣ୍ଣ ଅଂଶ। ଲିଫ୍ଟରେ ସାଧାରଣତଃ ବ୍ୟବହୃତ ଗାଇଡ୍ ରେଳ ହେଉଛି ଏକ "T" ଆକାରର ଗାଇଡ୍ ରେଳ। ଦୃଢ଼ କଠୋରତା, ଉଚ୍ଚ ନିର୍ଭରଯୋଗ୍ୟତା, ସୁରକ୍ଷା ଏବଂ କମ୍ ମୂଲ୍ୟ ଭଳି ବୈଶିଷ୍ଟ୍ୟ। ଗାଇଡ୍ ରେଳ ବିମାନଟି ସ୍ପଷ୍ଟ ଅସମାନ ପୃଷ୍ଠ ବିନା ମସୃଣ ହେବା ଉଚିତ। ଯେହେତୁ ଗାଇଡ୍ ରେଳ ହେଉଛି ଲିଫ୍ଟ କାର୍ରେ ଗାଇଡ୍ ଜୋତା ଏବଂ ସୁରକ୍ଷା ଗିଅରର ସଟଲ୍ ରେଳ, ତେଣୁ ସ୍ଥାପନ ସମୟରେ କ୍ଲିୟରାନ୍ସ ନିଶ୍ଚିତ କରାଯିବା ଆବଶ୍ୟକ। ସେହି ସମୟରେ, ଲିଫ୍ଟର ଅଧିକ ଗତି ଦୁର୍ଘଟଣା ହେଲେ ଲିଫ୍ଟକୁ ବନ୍ଦ କରିବାର ଦାୟିତ୍ୱ ଗାଇଡ୍ ରେଳକୁ ବହନ କରିବାକୁ ପଡିବ, ତେଣୁ ଏହାର କଠୋରତାକୁ ଅଣଦେଖା କରାଯାଇପାରିବ ନାହିଁ।
ଏଲିଭେଟର ଗାଇଡ୍ ରେଲ୍ଗୁଡ଼ିକୁ ଏହି ଦୁଇ ଭାଗରେ ବିଭକ୍ତ କରାଯାଇଛି: ସଲିଡ୍ ଗାଇଡ୍ ରେଲ୍ ଏବଂ କାଉଣ୍ଟରୱେଟ୍ ହୋଲ୍ ଗାଇଡ୍ ରେଲ୍।
ସଲିଡ୍ ଗାଇଡ୍ ରେଳ ହେଉଛି ଏକ ମେସିନ୍ ହୋଇଥିବା ଗାଇଡ୍ ରେଳ, ଯାହା ଗାଇଡ୍ ପୃଷ୍ଠକୁ ମେସିନ୍ କରି ଏବଂ ଗାଇଡ୍ ରେଳ ପ୍ରୋଫାଇଲର ଅଂଶଗୁଡ଼ିକୁ ସଂଯୋଗ କରି ଗଠିତ ହୋଇଥାଏ। ଏହାର ଉଦ୍ଦେଶ୍ୟ ହେଉଛି ଲିଫ୍ଟର କାର୍ଯ୍ୟ ସମୟରେ ଲିଫ୍ଟ କାର୍ ର ପରିଚାଳନା ପାଇଁ ମାର୍ଗଦର୍ଶନ ପ୍ରଦାନ କରିବା। ଛୋଟ ସଲିଡ୍ ଗାଇଡ୍ ରେଳକୁ କାଉଣ୍ଟରୱେଟ୍ ମାର୍ଗଦର୍ଶନ ପାଇଁ ମଧ୍ୟ ବ୍ୟବହାର କରାଯାଏ। ଗାଇଡ୍ ରେଳ ମହଲାର ପ୍ରସ୍ଥ ଅନୁସାରେ ଅନେକ ସଲିଡ୍ ଗାଇଡ୍ ରେଳ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ ଅଛି, ଯାହାକୁ T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, ଇତ୍ୟାଦିରେ ବିଭକ୍ତ କରାଯାଇପାରିବ।

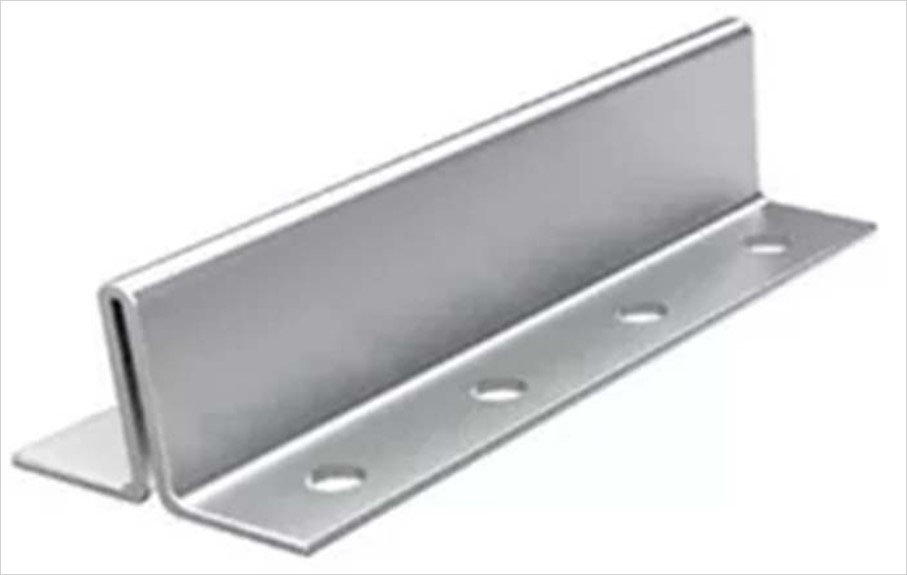

କାଉଣ୍ଟରୱେଟ୍ ହୋଲୋ ଗାଇଡ୍ ରେଲ୍ ହେଉଛି ଥଣ୍ଡା-ଗଠିତ ରୋଲିଂ ଗାଇଡ୍ ରେଲ୍ ଯାହାର ମୋଟେଇ 2.75mm ଏବଂ 3.0mm। ଏଗୁଡ଼ିକ ମଲ୍ଟି-ପାସ୍ ମୋଲ୍ଡ ମାଧ୍ୟମରେ କଏଲଡ୍ ପ୍ଲେଟ୍ ରୁ ଥଣ୍ଡା-ଗଠିତ। ଏଗୁଡ଼ିକ ମୁଖ୍ୟତଃ ଲିଫ୍ଟ କାର୍ଯ୍ୟ ସମୟରେ କାଉଣ୍ଟରୱେଟ୍ ପାଇଁ ମାର୍ଗଦର୍ଶନ ପ୍ରଦାନ କରିବା ପାଇଁ ବ୍ୟବହୃତ ହୁଏ। ଗାଇଡ୍ ରେଳ ଶେଷ ପୃଷ୍ଠର ଆକୃତି ଅନୁସାରେ ହୋଲୋ ଗାଇଡ୍ ରେଲ୍ କୁ ସିଧା ପାର୍ଶ୍ୱ ଏବଂ ଫ୍ଲାଞ୍ଜଡ୍ ପାର୍ଶ୍ୱରେ ବିଭକ୍ତ କରାଯାଇପାରିବ, ଯଥା TK5 ଏବଂ TK5A।
