2-ପତ୍ର କେନ୍ଦ୍ର ଖୋଲିବା ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାର ଡିଭାଇସ୍ THY-LD-B
୧. ଅନଲକ୍ କରିବା ପଦ୍ଧତି ହେଉଛି ଦ୍ୱାର ପ୍ୟାନେଲକୁ ଅନଲକ୍ କରିବା ଏବଂ ୪୫ କିଲୋଗ୍ରାମ ପେଣ୍ଡୁଲମ୍ ପ୍ରଭାବ ପରୀକ୍ଷାରେ ପାସ୍ କରିବା।
୨. ଏକ ଭାରୀ ହାତୁଡ଼ି ଦ୍ୱାରା ଦ୍ୱାରକୁ ବନ୍ଦ କରିବାକୁ ବାଧ୍ୟ କରାଯାଏ, ଏବଂ ଭାରୀ ହାତୁଡ଼ି ଏବଂ ଗାଇଡ୍ ଟ୍ୟୁବ୍ ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ଭିତର ପାର୍ଶ୍ୱରେ ରଖାଯାଏ।
୩. ଦ୍ୱାର ତାଲା ଜାତୀୟ ଏଲିଭେଟର ଯାଞ୍ଚ କେନ୍ଦ୍ରର ପରୀକ୍ଷାରେ ଉତ୍ତୀର୍ଣ୍ଣ ହୋଇଛି ଏବଂ CE ଏବଂ CU-TR ପ୍ରମାଣପତ୍ର ହାସଲ କରିଛି।
4. ଦ୍ୱାର ତାଲାର ପ୍ରଯୁଜ୍ୟ ଭୋଲଟେଜ: ≤ AC230V, ≤ DC110V।
୧. ସିଲ ଏବଂ ଦ୍ୱାର କଭର ସ୍ଥାପନ
୧.୧. ହୋଷ୍ଟୱେର ଆକାର ଅନୁସାରେ ସିଲର ପ୍ରବେଶ ଏବଂ ପ୍ରସ୍ଥାନ ସ୍ଥାନ ନିର୍ଣ୍ଣୟ କରନ୍ତୁ; ସିଲର କେନ୍ଦ୍ରକୁ ପ୍ରବେଶ ଏବଂ ପ୍ରସ୍ଥାନ କେନ୍ଦ୍ର ସହିତ ସମାନ କରିବା ପାଇଁ ସଜାଡ଼ନ୍ତୁ, ଏବଂ ସିଲର କେନ୍ଦ୍ରକୁ ଚିହ୍ନିତ କରନ୍ତୁ; ସିଲର ସ୍ତରକୁ ୧/୧୦୦୦ ରୁ କମ୍ କରିବା ପାଇଁ ସଜାଡ଼ନ୍ତୁ; ହୋଷ୍ଟୱେରେ ପାଣି ପ୍ରବେଶ କରିବାକୁ ରୋକିବା ପାଇଁ ପୃଷ୍ଠ।
୧.୨. ଦ୍ୱାର କଭର ସ୍ତମ୍ଭ ଏବଂ ଦ୍ୱାର କଭର ଦ୍ୱାରକୁ ସଂଯୋଗକାରୀ ଖଣ୍ଡ ସହିତ ସଂଯୁକ୍ତ କରନ୍ତୁ, ଏବଂ ଝୁଲି ରହିଥିବା ଫିକ୍ସିଂ ଅଂଶଗୁଡ଼ିକୁ ସ୍ଥାପନ କରନ୍ତୁ; ଦ୍ୱାର ସିଲ୍ ଉପରେ ରଖନ୍ତୁ, ଦ୍ୱାର କଭର ସ୍ତମ୍ଭର ଉଲ୍ଲମ୍ବତାକୁ 1/1000 ରୁ କମ୍ କରନ୍ତୁ; ଦ୍ୱାର କଭରର କେନ୍ଦ୍ର ପ୍ରବେଶ ଏବଂ ପ୍ରସ୍ଥାନ ସିଲ୍ କେନ୍ଦ୍ର ଚିହ୍ନ ମାପ ସହିତ ସୁସଙ୍ଗତ; ଦ୍ୱାର କଭରର ତଳ କପାଳ ସମତଳର ଆକାର ଏବଂ ସିଲ୍ର ଉପର ସମତଳ ହେଉଛି ନେଟ୍ ଦ୍ୱାର ଉଚ୍ଚତା। ସମାୟୋଜନ ସମାପ୍ତ ହେବା ପରେ, M8 ଫ୍ଲାଞ୍ଜ ନଟ୍ ଲକ୍ କରନ୍ତୁ। ଆକାର ସଜାଡ଼ିବା ପରେ, ସ୍ତମ୍ଭ ସଂଯୋଜକକୁ କାନ୍ଥରେ ସ୍ଥିର କରନ୍ତୁ।
୧.୩. ସିଲ୍ ଉପରେ ଲ୍ୟାଣ୍ଡିଂ ଡୋର ଟୋ ଗାର୍ଡ ସଜାଡ଼ନ୍ତୁ।
୨. ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାର ଡିଭାଇସର ସଂସ୍ଥାପନ
୨.୧. ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ଉପର ସିଲ୍ ଫ୍ରେମ୍କୁ ସସପେନସନ୍ ଫିକ୍ସିଂ ଅଂଶର ତଳ ମୁଣ୍ଡରେ ଥିବା ବାର୍ବ୍ ସହିତ ସଂଯୁକ୍ତ କରନ୍ତୁ, ଏବଂ ଉପର ସିଲ୍ ଫ୍ରେମ୍ ଏବଂ ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ସସପେନସନ୍ ଫିକ୍ସିଂ ଅଂଶକୁ M8*20 ବୋଲ୍ଟ ଗ୍ରୁପ୍ ମାଧ୍ୟମରେ ଲକ୍ କରନ୍ତୁ।
୨.୨. ହୋଇଷ୍ଟୱେ କାନ୍ଥରେ ଉପର ସିଲ୍ ମାଉଣ୍ଟିଂ ଫ୍ରେମକୁ ଏକ୍ସପାନ୍ସନ ବୋଲ୍ଟ କିମ୍ବା ଥ୍ରୁ-ୱାଲ୍ ବୋଲ୍ଟ ସାହାଯ୍ୟରେ ସଜାନ୍ତୁ। ଉପର ସିଲ୍ ମାଉଣ୍ଟିଂ ଫ୍ରେମ ଏବଂ ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାର ଉପର ସିଲ୍ M8 ବର୍ଗାକାର ନେକ୍ ବୋଲ୍ଟ ଦ୍ୱାରା ସଂଯୁକ୍ତ।
୨.୩. ଦ୍ୱାରର ମଧ୍ୟଭାଗ ଖୋଲା ରଖିବା ଏବଂ ପ୍ରବେଶ ଏବଂ ପ୍ରସ୍ଥାନର କେନ୍ଦ୍ର ସ୍ଥିର ରଖିବା ପାଇଁ ଅବତରଣ ଦ୍ୱାରର ଉପର ସିଲ୍ ବାମ ଏବଂ ଡାହାଣକୁ ସଜାଡ଼ନ୍ତୁ।
୨.୪. ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାର ଉପକରଣର ମହଲାର ଭୂଲମ୍ବତାକୁ ସଜାଡ଼ନ୍ତୁ। ଏକ ଭୂଲମ୍ବ ରେଖା ବିଛାଇ କିମ୍ବା କାର ଦ୍ୱାର ସିଲକୁ ଏକ ସନ୍ଦର୍ଭ ଭାବରେ ନେଇ ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାର ଉପକରଣର ମହଲାର ଭୂଲମ୍ବତାକୁ ±0.5mm ରେ ସଜାଡ଼ନ୍ତୁ।
୨.୫ ନିମ୍ନଲିଖିତ ମହଲା ଦ୍ୱାରଗୁଡ଼ିକରେ ସିଲ୍ ଫ୍ରେମ୍ ସ୍ଥାପନର ମୁଖ୍ୟ ପାରାମିଟରଗୁଡ଼ିକ ସମୀକ୍ଷା କରିବା ପରେ, ସମସ୍ତ ସ୍ଥାପନ ବୋଲ୍ଟଗୁଡ଼ିକୁ କଡ଼ା କରନ୍ତୁ:
ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ଉପର ସିଲ୍ ଫ୍ରେମର ଉଚ୍ଚତା: ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ଉପର ସିଲ୍ ଫ୍ରେମ୍ ଗାଇଡ୍ ରେଳର ଉପର ପୃଷ୍ଠ ଏବଂ ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ସିଲ୍ ମଧ୍ୟରେ ଦୂରତା HH+106mm;
ଅବତରଣ ଦ୍ୱାରର ଉପର ସିଲ୍ ଫ୍ରେମର କେନ୍ଦ୍ର: ଅବତରଣ ଦ୍ୱାରର ଉପର ସିଲ୍ ଫ୍ରେମର କେନ୍ଦ୍ର ଏବଂ ପ୍ରବେଶ ଏବଂ ପ୍ରସ୍ଥାନ ଦ୍ୱାରର କେନ୍ଦ୍ର ମଧ୍ୟରେ ବିଚ୍ୟୁତି ±1mm;

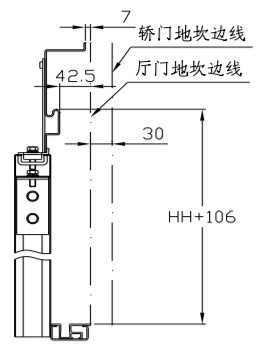

ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ଉପର ସିଲ୍ ଗାଇଡ୍ ରେଳ ଏବଂ କାର ଦ୍ୱାରର ସିଲ୍ ମଧ୍ୟରେ ଦୂରତା: ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ଉପର ସିଲ୍ ଗାଇଡ୍ ରେଳ ଏବଂ ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ସିଲ୍ ମଧ୍ୟରେ ଦୂରତା 42.5 ମିମି, ଏବଂ କାର ଦ୍ୱାରର ସିଲ୍ ଠାରୁ ଦୂରତା 72.5 ମିମି।
ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ଉପର ସିଲ୍ ଫ୍ରେମର ଉଚ୍ଚତା: ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ଉପର ସିଲ୍ ଫ୍ରେମ୍ ଗାଇଡ୍ ରେଳର ଉପର ପୃଷ୍ଠ ଏବଂ ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ସିଲ୍ ମଧ୍ୟରେ ଦୂରତା HH+106mm;
ଅବତରଣ ଦ୍ୱାରର ଉପର ସିଲ୍ ଫ୍ରେମର କେନ୍ଦ୍ର: ଅବତରଣ ଦ୍ୱାରର ଉପର ସିଲ୍ ଫ୍ରେମର କେନ୍ଦ୍ର ଏବଂ ପ୍ରବେଶ ଏବଂ ପ୍ରସ୍ଥାନ ଦ୍ୱାରର କେନ୍ଦ୍ର ମଧ୍ୟରେ ବିଚ୍ୟୁତି ±1mm;
ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ଉପର ସିଲ୍ ଗାଇଡ୍ ରେଳ ଏବଂ କାର ଦ୍ୱାରର ସିଲ୍ ମଧ୍ୟରେ ଦୂରତା: ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ଉପର ସିଲ୍ ଗାଇଡ୍ ରେଳ ଏବଂ ଲ୍ୟାଣ୍ଡିଂ ଦ୍ୱାରର ସିଲ୍ ମଧ୍ୟରେ ଦୂରତା 42.5 ମିମି, ଏବଂ କାର ଦ୍ୱାରର ସିଲ୍ ଠାରୁ ଦୂରତା 72.5 ମିମି।
